技術_HBM高頻寬記憶體
定義
HBM（High Bandwidth Memory，高頻寬記憶體）是把多顆 DRAM die 垂直堆疊、透過 TSV（矽穿孔）與底部 logic die 連接的 3D 記憶體，提供 AI GPU/加速器所需的超高頻寬。與標準型 DRAM 的差別在於「以堆疊 + 先進封裝換頻寬」，單位 wafer 產出的 bit 少、消耗產能高。
為什麼現在重要：AI 訓練/推論對記憶體頻寬的需求，使 HBM 成為 DRAM 廠獲利與產能配置的核心。HBM 消耗 wafer 多，DRAM→HBM 的 trade ratio 約 3:1，等於排擠標準型 DRAM 供給、放大整體記憶體循環（見 分析_記憶體超級循環2026）。HBM 需與 技術_CoWoS與先進封裝 整合上 GPU 載板。
相關主線：供應鏈_記憶體、標準型 DRAM、技術_CoWoS與先進封裝。
AI 晶片 HBM 採用路線圖（2025–2028）

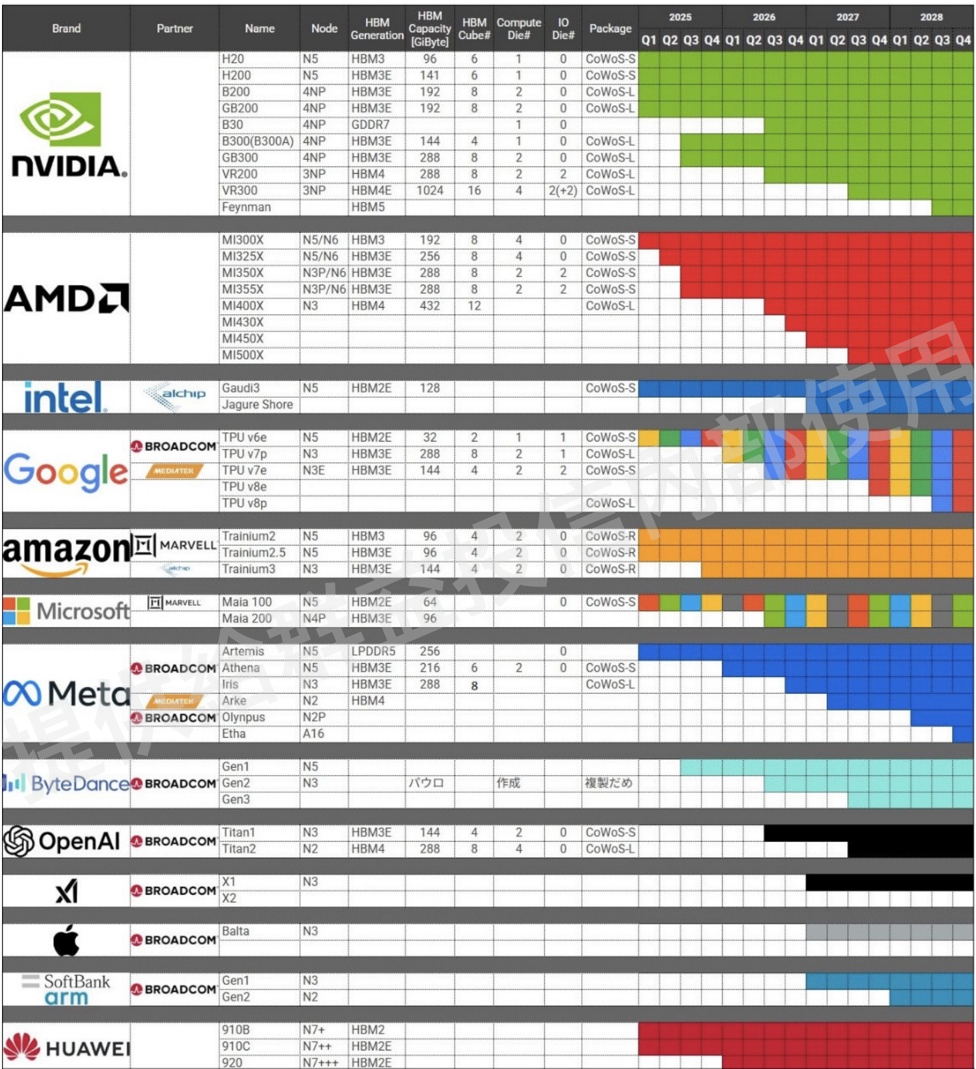

圖（統一證，2026-05-20）：主要 AI 晶片廠商 HBM 採用進程（品牌、代工夥伴、晶片名稱、製程、HBM 世代、HBM 容量、CoWoS 封裝、季度時間軸 2025-2028）。覆蓋 NVIDIA（H20/H200/GB200/GB300/VR200/VR300/Feynman）、AMD（MI300X～MI500X）、Intel（Gaudi3）、Google（TPU v6e～v8p，MTK/Broadcom）、Amazon（Trainium，Marvell）、Microsoft（Maia，Marvell）、Meta（Athena/Iris/Arke，Broadcom/MTK）、ByteDance（Gen1-3，Broadcom）、OpenAI（Titan1/2，Broadcom）、Apple（Balta）、SoftBank/ARM、Huawei（910B/C/920）。
DRAM 製程路線圖（2020–2029）

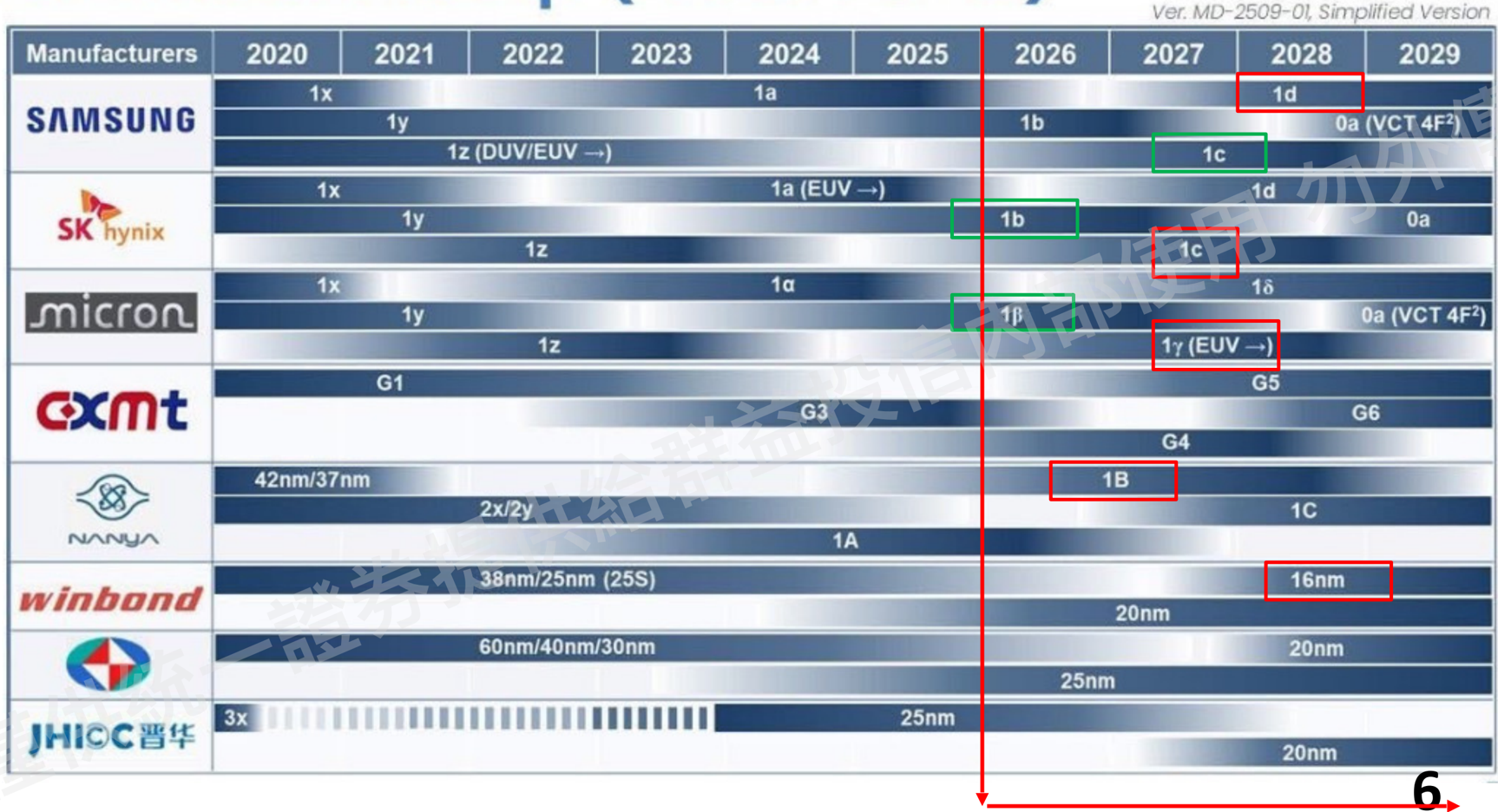

圖（統一證，2026-05-20）：DRAM 廠商製程推進（Ver. MD-2509-01 Simplified）。Samsung 1a/1b/1c/1d；SK Hynix 1b（2026 量產）→ 1c（2027 EUV，紅框）；Micron 1β（2026）→ 1γ EUV（2027，紅框）；CXMT G3/G4/G5（追趕中）；Nanya 1B（2027，紅框）→ 1C；Winbond 20nm（2026-27）→ 16nm（2028）；JHIOC 25nm→20nm。
圖解
flowchart TB subgraph HBM堆疊 D1[DRAM die] --- D2[DRAM die] D2 --- D3[DRAM die] D3 --- LOG[Logic die N4/N12/N3] end LOG -->|TSV / hybrid bonding| INT[中介層 CoWoS] INT --> GPU[AI GPU] classDef mem fill:#c3fae8,stroke:#0ca678,color:#111; classDef pkg fill:#d0bfff,stroke:#7048e8,color:#111; classDef cust fill:#fff3bf,stroke:#f08c00,color:#111; class D1,D2,D3,LOG mem; class INT pkg; class GPU cust;
圖說：HBM 由多層 DRAM die 堆疊並接 logic die，經 TSV／hybrid bonding 與 CoWoS 中介層整合到 AI GPU；logic die 製程（N4/N12/N3）是各廠差異化關鍵。
技術原理
| 模組 | 功能 | 觀察重點 |
|---|---|---|
| DRAM die 堆疊 | 提供容量與頻寬（8H/12H/16H） | 堆疊層數、die size；HBM4E 16H 客製化 |
| Logic die（base die） | I/O 與控制，可客製 | 製程世代：三星 N4、Hynix 可能 N12、美光 N3 |
| TSV / Hybrid bonding | die 間垂直連接 | 良率、精度；美光／三星導入 hybrid bonding（BESI） |
| 與 CoWoS 整合 | 上中介層與 GPU 共封裝 | 封裝產能連動 技術_CoWoS與先進封裝 |
與一般 DRAM 的差異：HBM 技術難度高、GM 顯著高於標準型 DRAM；HBM4E 時 trade ratio 更高（24→32GB，content +30%，die size 與 lead time 增加）。
HBM4 關鍵規格升級
| 指標 | HBM3e | HBM4 | HBM4E（預估） |
|---|---|---|---|
| 介面寬度 | 1,024-bit | 2,048-bit（2×） | 2,048-bit |
| 堆疊層數 | 12-Hi | 12-Hi→16-Hi | 16-Hi |
| 頻寬/顆 | ~1.6 TB/s | ~4+ TB/s | ~4.1 TB/s（cHBM 含邏輯） |
| 中介層 CoWoS 層數需求 | 基準 | +5× 中介層複雜度 | 更高 |
| 功耗 | 基準 | ~5.6× HBM4E 估 | — |
| Logic die 製程 | DDR PHY 標準 | N4→客製化 base die | 邏輯功能可能擴展 |
中介層層數需求 5× 指 HBM4 的 2,048-bit 介面使 CoWoS 中介層 routing 複雜度大幅上升（TSV 數量、RDL 層數均倍增），是 2027 年之後 CoWoS 産能壓力的結構性來源。
cHBM（Custom HBM / Computational HBM）
cHBM 是在 HBM base die 上增加邏輯運算功能（near-memory computing），由 Marvell 等客製 ASIC 廠商主導開發：
- Marvell cHBM 規格：base die 採邏輯製程（非純記憶體製程），host PHY 面積節省 60%，頻寬 4.1 TB/s
- NVIDIA Feynman 已確認採用 cHBM（2026-07 報告確認），是 cHBM 首個大型量産客戶
- cHBM 代表 HBM 從「純儲存」走向「儲存 + 運算」的結構性升級，長期改變 AI 晶片的 memory hierarchy
SK Hynix + TSMC One-Team：
- SK Hynix 和 TSMC 建立 「One-Team」 深度整合協作，確保 HBM4 和 cHBM 的 base die 製程（TSMC 先進製程）與 DRAM die 的整合良率
- 此模式使 SK Hynix + TSMC 組合佔 NVIDIA Vera Rubin 世代 HBM 供應約 ~70%
Rubin Ultra 容量分級更新（廣發，2026-08-14）
廣發海外電子通信月會的供應鏈口徑指 Rubin Ultra 已準備四種 HBM 組態，核心目的為依訓練／推論 workload 分級並控制成本：
| 堆疊 | HBM 世代 | 單顆容量 | 廣發研判用途 |
|---|---|---|---|
| 8-Hi | HBM4 | 192GB | 推論主流 |
| 8-Hi | HBM4E | 256GB | 推論／較高容量 |
| 12-Hi | HBM4 | 288GB | 高容量選項 |
| 12-Hi | HBM4E | 384GB | 訓練場景 |
同份來源並稱 Meta 客製 AMD MI450 採 8-Hi 144GB，部分非 NVIDIA CSP AI 晶片可能採 4-Hi，顯示「容量分級」可能是整體產業的成本優化方向，而非單一平台事件。
資訊衝突：Rubin Ultra SKU 是否定案
- 報告_MS_AI供應鏈_20260810（2026-08-10）：NVIDIA 預計 2026Q3 末前才決定 HBM4／HBM4E 分級 SKU。
- memo_廣發海外電子通信月度電話會議_20260814（2026-08-14）：稱 8-Hi 路線已在韓國主要 HBM 供應商完成設計定案，並列出四種可選容量。
- 狀態：較新 channel check 支持 8-Hi 降配方向，但正式產品規格仍待 NVIDIA／供應商公告；信心中。
關鍵參數 / 判斷指標
| 指標 | 意義 | 投資觀察 |
|---|---|---|
| DRAM→HBM trade ratio | 生產 HBM 排擠標準 DRAM 的倍率 | 約 3:1，HBM4E 更高 → 放大 DRAM 缺口 |
| Logic die 製程 | base die 效能／良率 | N3 難取得者（如 Hynix）競爭力受限 |
| HBM4E 定價 | 次世代 ASP | 大和估 2027 HBM 價格顯著上漲，HBM4 價約前代 2x |
| NVIDIA 供應占比 | 綁定最大買方 | 三星目標 HBM4 供應占比 > 50% |
產業動能
- HBM 市占重排：大和 韓國記憶體產業電話會議摘要（2026-07-02）估至 2027 005930.KR(samsung) 重返第一（~50%）、MU.US(micron) ~20%，000660.KR(sk_hynix) 市占由偏高回落。
- 2027 為 HBM 漲價年：HBM 2025.9 一年一約、2026 價格偏弱，2027.9 改約後大和預期顯著上漲。
- HBM4E 樣品競賽：三星 HBM4E 用 1C DRAM + N4 logic die、效能 +20%；Hynix 樣品已出但 logic die 受限；美光可能用 N3（見各公司頁）。
- Hybrid bonding 導入：三星、美光已採 hybrid bonding，設備商 BESI 受惠（供應鏈_記憶體）。
- 容量分級而非單一路線：Rubin Ultra 可能以 192／256GB 支援主流推論、288／384GB 支援高容量或訓練，單機 HBM content 需按 workload 拆分觀察。
概念股 / 族群
| 類型 | 廠商 | 角色 | 觀察點 |
|---|---|---|---|
| HBM 供應 | 005930.KR(samsung) | HBM4E 1C+N4，目標 NV >50% | 良率、NV 認證 |
| HBM 供應 | 000660.KR(sk_hynix) | 現任龍頭，市占回落 | logic die 製程 N12→N3 |
| HBM 供應 | MU.US(micron) | HBM4 ~$1b 優預期 | 產能與 N3 base die |
| GPU 客戶 | NVDA.US(nvidia) | HBM 最大買方 | HBM4/HBM4E 拉貨 |
信心水準
HBM 市占重排與 HBM4E 規格差異來自大和 2026-07-02 賣方會議與 MS 記憶體報告，屬賣方研判；各廠實際良率／NVIDIA 認證進度仍待公告確認。
技術瓶頸 / 風險
- 產能瓶頸：HBM trade ratio 高，是 DRAM 產能主要瓶頸；擴 capex ≠ 大幅擴產（多用於新技術/製程升級）。
- Logic die 製程門檻：先進 base die（N3）取得難度高，落後者競爭力受壓。
- 定價循環：HBM 一年一約，2026 價格偏弱，短期 rate of change 可能於 4Q26 觸頂。
- 封裝連動：HBM 需 CoWoS 產能同步，任一環節卡關即限制出貨。
Qualcomm HBC（HBM-in-Compute）替代警訊
Qualcomm 提出 HBC（HBM-in-Compute） 替代架構——以多層堆疊 LPDDR 取代 HBM，宣稱可達 133 TB/s 總頻寬，且不需 CoWoS 封裝（直接整合在 SoC 上）。
- 若 HBC 商業化成功，代表部分 AI 推論晶片可能繞過 HBM + CoWoS 整個價值鏈
- 目前 HBC 處於概念階段，量産路線和實際性能需驗証
- 短期影響有限（HBM 已深度整合 NVIDIA AI 訓練平台），但中長期需追蹤
（來源：報告_先進封裝技術發展方向_20260722，定錨，2026-07-22）
相關技術
來源
- 報告_先進封裝技術發展方向_20260722（定錨，2026-07-22；HBM4 2048-bit、cHBM Marvell/4.1TB/s、NVIDIA Feynman cHBM、SK Hynix+TSMC One-Team ~70% Vera Rubin、Qualcomm HBC 警訊）
- 大和 韓國記憶體產業電話會議摘要 — 大和，2026-07-02
- 260702_ms_nand-industry — 摩根士丹利，2026-07-02
- 20260521_0807_統一證to群益投信_記憶體技術概論與大廠現況分析_260520 — 統一證券，2026-05-20（AI晶片HBM採用時間軸；DRAM廠商製程路線圖；HBM3→HBM4容量16→24→36GB；HBM $/Gb 2026-28F）
- memo_廣發海外電子通信月度電話會議_20260814 — 廣發海外電子通信，2026-08-14（Rubin Ultra 四種 HBM4／HBM4E 容量與產業降配趨勢；channel check，信心中）
相關頁面
2026-08-27 新來源更新
- Morgan Stanley 對 CXMT（未） 啟動 Overweight、目標價 RMB 88；報告估 2026 年 CXMT 產能約 300kwpm，2027 年可生產 3–4 百萬顆 HBM3E stacks，惟屬 channel check／券商 estimate。
- Fubon／Cantor 專家會議則認為 CXMT 目前仍以 DDR4 等較舊世代為主，HBM3E 與 3D DRAM 的量產能力尚待驗證；兩者對 CXMT HBM 時程與技術成熟度的差異以資訊邊界並列保留。
- HBF 不被業界視為 HBM 的直接替代品；客製化 HBM 比 HBM／HBF 混合方案更具發展潛力，仍屬專家觀點而非已定案產品路線。
來源：報告_MorganStanley_CXMT_DRAM_20260826、報告_Fubon_Cantor_HBM專家電話會_20260827。
