技術_TFLN
定義

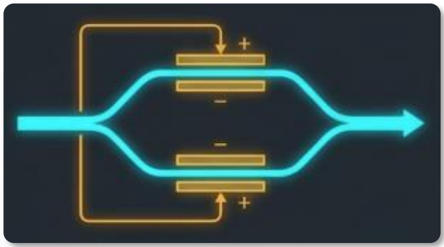

TFLN（Thin-Film Lithium Niobate，薄膜鈮酸鋰）是一種基於薄鈮酸鋰薄膜的電光調製器芯片，利用鈮酸鋰材料優異的電光效應，實現高速低功耗的光訊號調製。在 1.6T CPO 光引擎中，TFLN 調製器是核心光子器件，取代傳統 InP 調製器方案。

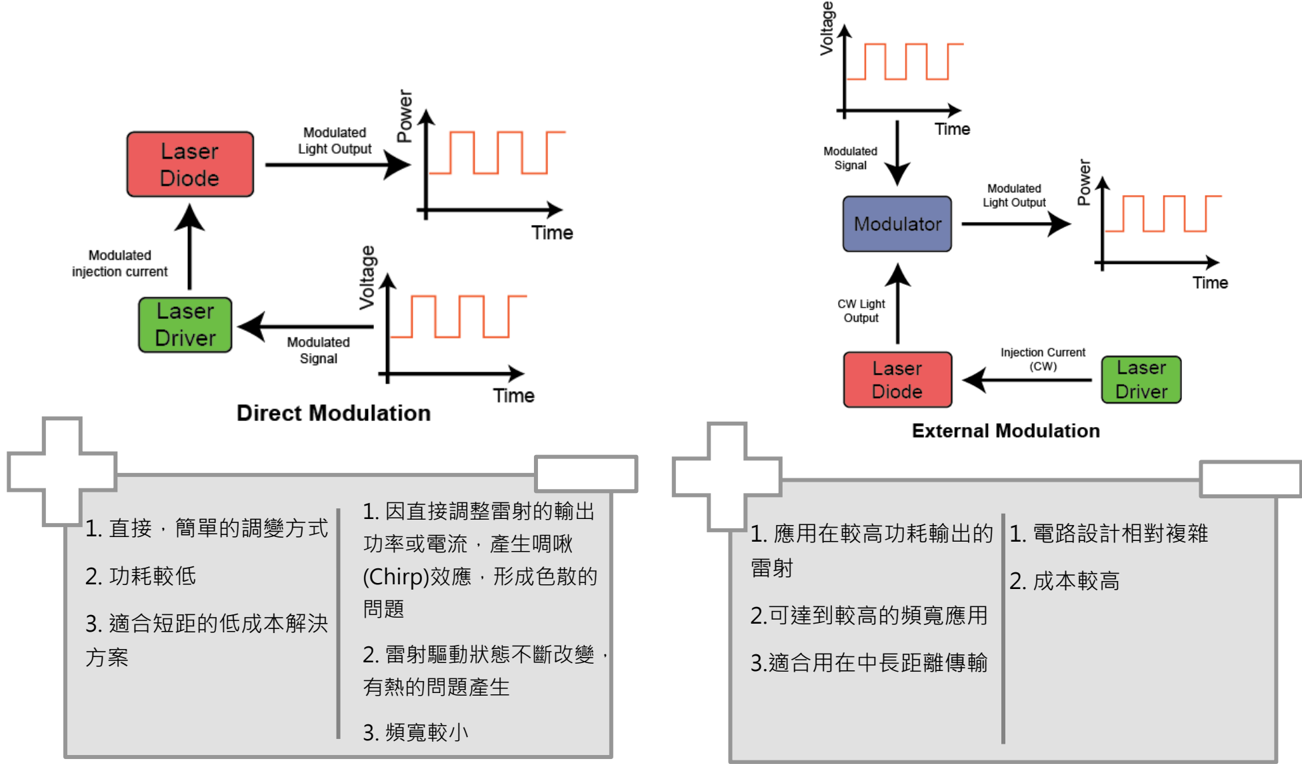

TFLN 的核心優勢：低半波電壓（Vπ < 1V）、超高頻寬（>100 GHz）、低插損（< 3dB）。相較 EML（電吸收調製雷射），TFLN 調製器不需要 CW 雷射整合，配合外部 CW 光源使用，適合硅光 CPO 方案。
圖解
gantt
title TFLN 市場規模與出貨節奏（全球）
dateFormat YYYY-MM
section 出貨量（萬顆）
2025A：~30 萬顆 :done, 2025-01, 2025-12
2026E：50-60 萬顆 :active, 2026-01, 2026-12
2028E：大規模量產放量 :2028-01, 2028-12
技術原理
TFLN 在 CPO 中的角色
CW Laser（外置光源）→ TFLN 調製器（電光轉換）→ 光引擎（PIC）→ 光纖 → 交換芯片
TFLN 芯片是 CPO 光引擎的核心：將來自 CW 雷射的連續波光，依電訊號進行高速調製後送入光傳輸路徑。
出貨量追蹤（全球，各廠商調研）
| 年份 | 全球 TFLN 調製器出貨（萬顆） | 主要客戶 |
|---|
| 2025A | ~30 | 旭創 ~20、新易盛 ~5–6、博通 ~5–6 |
| 2026E | 50–60 | 旭創 ~40、新易盛 ~10、博通 ~10 |
| 2028E | 大規模放量（全球 CPO 爆發後） | — |
TFLN 芯片定價（2026 年，人民幣）
| 速率 | 售價/顆 | 2028 降幅預期 |
|---|
| 1.6T DR8 TFLN 調製器 | 800–1,200 元 | 降幅 10–15% |
| 3.2T 工程樣品 | 2,500–3,500 元 | 降幅 20–30% |
| CPO 專用 FAU（1.6T） | 300–400 元/個 | — |
| CPO 專用 FAU（3.2T） | 500–700 元/個 | — |
全球 1.6T 光模塊市場
- 2026 年全球 800G 光模塊需求：~4,000 萬只
- 2026 年全球 1.6T 光模塊出貨：1,400–2,000 萬只（所有技術路線合計）
- 其中 1.6T CPO 滲透率：2025 年 10–15% → 2026 年 >20%，出貨量 300–400 萬只
關鍵參數 / 判斷指標
| 指標 | 值 | 觀察重點 |
|---|
| 半波電壓（Vπ） | < 1 V | 越低越好，決定驅動電路複雜度 |
| 電光頻寬 | > 100 GHz | 決定是否支持 200G/lane |
| 晶圓尺寸 | 6 英寸主流，8 英寸能力已具備 | 大尺寸 = 降成本關鍵 |
| 2026 全球出貨 | 50–60 萬顆 | 觀察各廠商爬坡速度 |
技術瓶頸 / 風險
- 上游原料壟斷：日本住友電工掌握高純度 Nb₂O₅ 原料（與巴西 CBMM 戰略合作），鈮酸鋰晶體純度 6N 級；日本信越為另一主要供應商。中國管控稀有材料後，住友擴產計劃停止。
- 晶片製造複雜：200G EML 認證周期長（制程複雜、可靠性問題多）；CW 芯片認證門檻相對低。
- 3.2T 技術挑戰：3.2T 時代以硅光（SiPh）為主，400G EML 製造難度極高、供應量有限；TFLN 3.2T 樣品仍在驗證。
- CPO 滲透速度：CPO 整體量產時間點預計 2028 年，2026–2027 以 NPO 為主過渡。
- HyperLight（美）：哈佛/MIT 背景，比中國同類產品貴約 50%，高端 CPO 市場有競爭。
產業格局
上游（鈮酸鋰原料與晶體）
| 環節 | 廠商 | 地位 |
|---|
| 高純度 Nb₂O₅ | 日本住友電工（未建頁） | 與巴西 CBMM 戰略合作，壟斷 6N 晶體 |
| 晶體 | 日本信越（未建頁） | 重要供應商 |
| 中國晶體 | 天通股份（未建頁） | 中國市占率高 |
中游（薄膜製造與調製器芯片）
| 廠商 | 特點 | 地位 |
|---|
| 晶正電子（未建頁，中國） | 華為參股；薄膜廠商 | 國內薄膜龍頭 |
| 光庫科技（未建頁，中國） | 6 英寸大規模量產，具備 8 英寸 | 源自 Lumentum 米蘭產線（2019 收購），2024 年投產 |
| 鈮奧光電（未建頁，中國） | 6 英寸大規模量產，具備 8 英寸 | 與光庫並列中國第一梯隊 |
| HyperLight（未建頁，美國） | 哈佛/MIT 背景 | 比中國產品貴 ~50% |
下游（TFLN 芯片主要客戶）
| 客戶 | 2025 用量 | 2026 用量 | 備註 |
|---|
| 中際旭創（未建頁） | ~20 萬顆 | ~40 萬顆 | 最大客戶 |
| 新易盛（未建頁） | ~5–6 萬顆 | ~10 萬顆 | — |
| 博通 | ~5–6 萬顆 | ~10 萬顆 | CPO 驗證用 |
相關技術
Nokia Bell Labs TFLN CPO 傳輸器（ECTC 2026）
Nokia Bell Labs（與 UC Davis 合作）在 ECTC 2026 發表首個 flip-chip 異質整合的 TFLN MZ 調製器 + 商用開集極驅動 IC：
| 指標 | 值 |
|---|
| Vπ·L（電壓半波長積） | 2.3 V·cm |
| 調製器 EO 頻寬 | >50 GHz |
| 整合後系統 EO 頻寬 | >45 GHz（驅動器限制） |
| 驅動器熱點溫度 | ~68°C（無強制冷卻） |
| 驅動器到終端電阻距離 | 5 mm |
概念驗證意義：「TFLN PIC 當作電互連中介層」——驅動器 flip-chip 貼在 TFLN PIC 上，兩者距離僅 5 mm，比傳統 PCB 走線縮短 10 倍以上，是 CPO 傳輸器的新封裝正規化。
限制：耦合損耗 ~8 dB/facet（無 SSC），是商業化前需填補的缺口。
詳見 Nokia Bell Labs（未）
調變器路線比較（四線並進，ECTC 2026 後最新格局）
見 MRVL.US(marvell) Polariton 收購段落，規則 #14 變化點。
