技術_800VDC供電架構

定義

800VDC 是 Nvidia 主導推動的 AI 機櫃供電架構：隨機櫃功率快速攀升，把電力集中以更高電壓輸送、盡量靠近 compute tray 才降壓，以減少轉換損耗與線路損耗。它與 hyperscaler 自行推動的 ±400VDC（HVDC） 是不同的兩件事——後者是雲端廠為自家 ASIC 部署的高壓直流架構，目的同樣是集中供電、避開 UPS 的 AC-DC-AC 轉換損耗。

機櫃功耗世代對應（公開資訊約值）：

機櫃世代規格單櫃功耗800VDC 需求
GB300 NVL72Blackwell Ultra~130 kW否（50VDC 供電）
VR200 NVL72Vera Rubin（2026 量產）~200 kW+否（Rubin 不需要）
Kyber NVL576Rubin Ultra（2027+）~600 kW是（800VDC 為必要條件）

Kyber 世代（~600kW）是 800VDC 從「可選」變為「必要」的臨界點，原因是如此功率等級靠傳統低壓配電線損過大。OCP 陣營（Google/Meta/Microsoft）同步推進 OCP Diablo 400（Mount Diablo）規格，把電力轉換拆到獨立 sidecar 電力櫃，支撐 100 kW–1 MW 級機櫃。

800VDC ≠ 400VDC

400VDC（±400V HVDC）由 hyperscaler 推動、主要服務自家 ASIC，2H26 照計畫進行；800VDC（Nvidia 單端）量產則被推遲。兩者常被混為一談，但時程與推手不同。

NVIDIA 產業對齊與執行框架（2026-08-20）

NVIDIA《800 VDC Architecture: Industry Alignment & Execution》把路線從概念驗證推進到部署與認證框架，提出三種並行選項：Rack-level Power Rack、Cluster-level Power Center、以及面向高密度資料廳的 DC Power Block。白皮書不是單一量產承諾，而是把電力轉換、保護分區、故障偵測、法規認證與端到端驗證列為產業共同執行項目。

部署選項系統位置白皮書重點投資觀察
Power Rack機櫃旁以 800VDC 介面接入 compute rack，兼容既有 AC 基礎設施最接近短期設備與電源驗證需求，但受機房 footprint 約束
Power CenterCluster 級集中式整流、800VDC switchboard 與 1.6MW 級電力中心觀察 SST、整流、配電與保護設備的共同驗證
DC Power BlockData hall 級約 4.8MW／block、6000A 級 DC busduct 與模組化集群長期高密度路線，法規、電弧與維運能力是瓶頸

時程與資訊邊界

白皮書指出產業正由「技術可行」轉向「系統級執行」，但未等同於 NVIDIA 已承諾所有資料中心立即採用完整 800VDC。先前來源對 800VDC 大規模量產落在 2028+ 的判斷仍保留；本白皮書新增的是部署選項、保護架構與認證工作流，屬公司文件的 roadmap／execution framework。

圖解

圖（NVIDIA，2026-08-20）：既有 AC 架構與 Power Rack、Power Center、DC Power Block 三種 800VDC 部署層級；白皮書把 800VDC 從單一機櫃方案延伸為跨 rack／cluster／data hall 的執行框架。

圖（SemiAnalysis，2025-08）：Vera Rubin NVL72 主板架構——圖中 Power Distribution Inner Busbar（供電分配內部匯流排，黃色橫條）是 800VDC 在機柜內配電的關鍵結構。800VDC 市電入柜後先到 Busbar 匯流排，再分配至各 Rubin GPU compute tray 與 Vera CPU tray；Tray 內 VRM 逐級降壓（8V/12V → sub-1V @GPU 核心）。Busbar 替代傳統銅纜束線，降低壓降損耗並提升配電密度，是 800VDC 架構「高壓傳輸、近端降壓」邏輯的物理實現。

圖（台達電／富邦投顧，2026-07-21）：800VDC 列間電源系統把高壓直流轉換與配電集中在獨立 power rack，支援未來數百 kW 級 compute rack。

以下 Mermaid 補充供電路徑架構：

flowchart LR
    GRID["市電 / 併網<br/>350-450VDC"] --> UP["升壓<br/>→ 800VDC"]
    UP --> DOWN["降壓<br/>→ 50VDC"]
    DOWN --> TRAY["Compute Tray<br/>VRM 8V/12V → sub-1V @GPU"]
    GRID -. hyperscaler 路線 .-> S400["±400VDC HVDC<br/>(sidecar, 2H26 on track)"]
    S400 --> TRAY
    classDef hv fill:#ffd8a8,stroke:#333
    classDef core fill:#a5d8ff,stroke:#333
    class GRID,UP,DOWN hv
    class TRAY,S400 core

hyperscaler 的質疑：把市電 350–450VDC 升到 800VDC 再降回 50VDC 餵 compute tray「效率不佳」，傾向用更高電壓直送、靠近 tray 再降壓。

技術原理

  • 驅動力：機櫃功率上升、集中式供電、降低轉換損耗（把降壓拉近 compute tray）。
  • 何時非 800V 不可：當 GPU compute tray 輸入要求 800VDC 時。Rubin 仍用 50VDC；Rubin Ultra / Feynman 才較可能必要——Rubin Ultra/Oberon 的 compute tray 預期超過 15kW TDP，原生 HVDC 分電在極高功率下才有說服力。
  • 板級供電鏈不受影響：VRM smart power stage 把 8V/12V 降到 GPU die 的 sub-1V，這段無論上游是 AC、400V 或 800V 都一樣。

關鍵參數 / 判斷指標

指標意義觀察重點
compute tray TDP決定是否需要原生 HVDCRubin Ultra/Oberon >15kW
轉換級數與損耗多一次升降壓即多一次損耗800V 升降回 50V 的效率爭議
WBG 含量800V 才是寬能隙真正放量點SiC/GaN vs Si superjunction

技術瓶頸 / 風險

  • hyperscaler 對 Nvidia 單端 800VDC 有 pushback（Rubin 世代有多種供電選項，800V 非必要）。
  • Rubin Ultra 設計今年稍晚才定案，導入存在不確定性。

資訊衝突：800VDC 時程（機構自我修正）

  • SemiAnalysis 先前觀點：視 800VDC 為 2027 的故事。
  • 報告_Semianalysis_CPOand800VDC_20260609（報告日：2026-06-09）：量產推遲到 2028+；2H26/2027 滲透率低（Vera Rubin 不需要）；原本要由 Rubin Ultra/Kyber 帶動的 sidecar 量移到 2028 視窗。
  • 狀態：屬技術導入推遲、非取消；400VDC sidecar 仍 2H26 接單、1Q27 量產。

資訊衝突：2026–2028 滲透節奏

  • 報告_富邦_Kyber機櫃延後_20260721（報告日：2026-07-21）：估 2H26 仍有低於 500 台的 800V power rack 出貨、VR200 HVDC 滲透率約 10%，2027 年 HVDC 採用率 10–20%，2028 年再擴張。
  • 報告_Semianalysis_CPOand800VDC_20260609（報告日：2026-06-09）：認為 Kyber 原生 800VDC 帶動的主要 sidecar 量遞延至 2028+。
  • 狀態：設備 readiness／少量 power rack 與 Kyber compute tray 大規模採用是不同口徑；並列保留，信心中。

關鍵廠商

環節廠商角色（June note 讀法）
電源機櫃 / sidecarVRT.US(vertiv)中性偏正：800V 延後延長其大型 UPS 業務壽命
800VDC 供電+冷卻系統（JV）6503.JP(mitsubishi electric)與 NVIDIA 共同開發 800VDC 供電暨冷卻系統，FY2028 商業化目標；CDU 已出貨
板級被動 / MLCC2327_國巨（市）MLCC 隨機櫃 TDP 線性成長

電源機櫃（未建頁）：台達電 2308.TW、光寶科 2301.TW（sidecar/power rack 轉型照走，延後視為中性）。Grey-space 電氣設備（未建頁，轉正面）：Fortrend/FPS、Legrand、Schneider、Hammond Power、ABB——800V 延後反而延長低壓變壓器/開關/busway 內容。板級 VRM / 功率半導體（未建頁，架構中立受惠）：Infineon（跨 Si/SiC/GaN，定位最佳）、MPS、Renesas、Vishay、TXN、ON。被動元件（未建頁）：Murata、三星電機、國巨 2327.TW、TDK。寬能隙純玩家（未建頁，轉負面）：Wolfspeed、Navitas——800V 是 WBG 含量真正起飛點，延後使其近期缺乏催化劑。

新增：三菱電機 × NVIDIA 800VDC JV（GF Japan Tour，~2026-06）

三菱電機已開始出貨 CDU（液冷分配機），並與 NVIDIA 共同開發 800VDC 供電暨冷卻系統，商業化目標 FY2028；另與 Zutacore 合作熱交換系統。FY2025 IT 冷卻業務 ¥320 億，目標 FY2031 ¥1,000 億+，FY2036 ¥3,000 億。（詳見 6503.JP(mitsubishi electric)）

技術演進時程

gantt
    title HVDC / 800VDC 導入節奏（SemiAnalysis 2026-06 觀點）
    dateFormat YYYY
    section 400VDC (HVDC, hyperscaler ASIC)
    sidecar 接單 / 1Q27 量產 :active, 2026, 2028
    section 800VDC (Nvidia 單端)
    原預期 2027（已修正）    :done, 2027, 2028
    量產推遲                 :2028, 2030

三階段部署框架（UBS，2026-07-07）

來源：報告_UBS_800VDC三階段架構_數據中心電力_20260707（UBS，Andre Kukhnin team，2026-07-07）

圖（UBS，2026-07-07）：800VDC 三階段架構演進——Phase 1（ORV3，~150kW）→ Phase 2（Sidecar，~400kW）→ Phase 3（Full Solid-State，~1MW）。每階段電力轉換鏈與設備組成變化一目瞭然。

階段架構名稱機櫃功率密度核心改變對設備廠商的衝擊
Phase 1ORV3~150kW在既有 AC 配電架上增加 800V DC 匯流排；降壓在 rack 內完成現有架構衝擊小；PDU/busway 廠商中性
Phase 2Sidecar~400kW獨立 sidecar 機櫃將 400V AC → 800V DC；rack 內去除大量 AC 配電設備對傳統 AC 配電（busbar/PDU）有替代壓力；sidecar 廠商受惠
Phase 3Full Solid-State~1MWMV UPS + 固態變壓器（SST）直接 11kV AC → 800V DC；原低壓開關設備/LV UPS 消失顛覆性：LV 設備需求大幅萎縮；SST/MV UPS 廠商取而代之

效益量化（UBS 專家電話，2026-07-07）：

  • 每少一次轉換步驟：效率提升 1-3%；全系統潛在電力節省約 ~5%
  • 減少銅線用量、簡化基礎設施（UPS/PDU 需求下降）
  • 挑戰：高壓絕緣、EMI 管理、安全規範提升系統複雜度

採用時程（Legrand 法說，2Q26）：

  • Sidecar hybrid 方案預計 2027/28 開始貢獻業績
  • 預估 2030 年 達全球新增 IT 負載的 10-20%

UBS 關鍵廠商立場（2026-07-07）

廠商地區評等800VDC 策略UBS 觀點
Siemens歐洲Buy積極切入 DC 配電；電氣化部門 DC 電流斷路器已有產品2026Q3 有機訂單成長預估 +30%；資料中心持續高增
Schneider Electric歐洲Buy已推 sidecar 原型；Q2 毛利率受 800VDC 組合影響「持平至略降」頂選之一；sidecar 量產在 2027/8
Munters歐洲Buy數據中心冷卻+高功率空調受惠 AI DC 密度攀升
ABB歐洲Neutral不做 sidecar（視為過渡品類）；聚焦 SST + MV UPS已有 DC 斷路器（基於功率電子）；認為 MV UPS 是關鍵成長品類
Legrand歐洲Neutral有 sidecar 原型，將於 CMD（Sep 2026）正式發布80% 業務中性到正面；20% 有負面衝擊（LV PDU）
GE Vernova美國BuySST 由 hyperscaler 客戶聯合出資開發；Sep 2026 開始測試，商業化約 6 個月後「最佳定位」之一，並列 Vertiv/Eaton
Vertiv美國—800VDC 延後延長大型 UPS 業務生命週期；sidecar 中性中性偏正（延後反而護住現有業務）
Eaton美國—高壓電源系統；DC 配電組件UBS 列為「最佳定位」之一
2308_台達電（市）亞洲—sidecar / power rack 轉型照走UBS Asia 首選：「未來幾年定位良好」

GEV 固態變壓器（SST）進度

GE Vernova SST 由某 hyperscaler 客戶聯合出資，2026 年 9 月開始測試，商業化約在測試後 6 個月（約 1Q27）。若成功，是 Phase 3 架構最重要的單一設備里程碑。

應用場景

  • AI 機櫃集中式高壓供電（Rubin Ultra / Kyber 等高功率機櫃）
  • hyperscaler 自家 ASIC 的 ±400VDC sidecar 部署

BBU 在 HVDC 架構中的位置

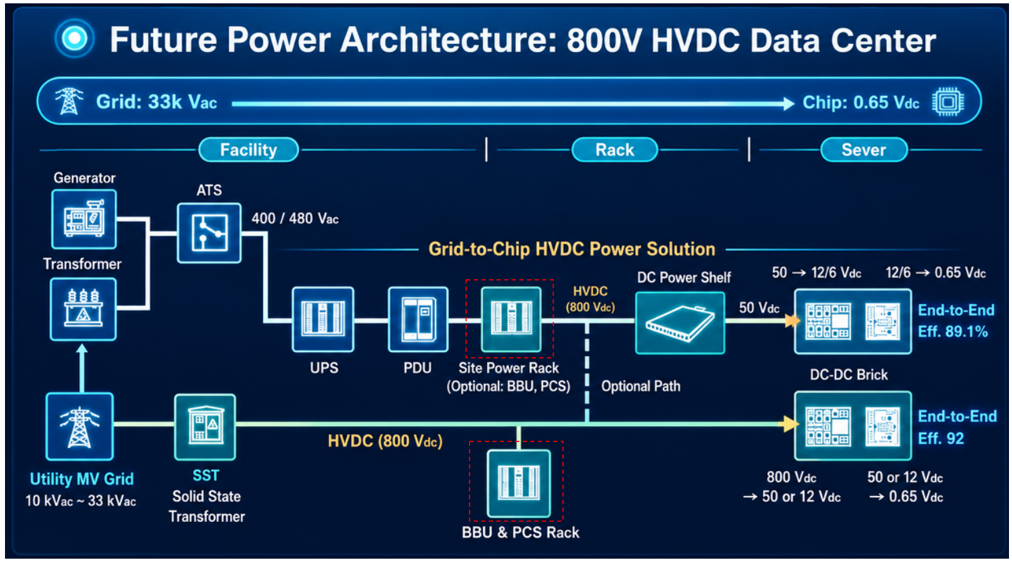

圖說：Citi（2026-07-07）以 HVDC power architecture 說明 BBU 從 rack 內低壓模組移向 sidecar／power rack 後，需同時升級高壓保護、BMS、DC/DC 與熱管理。

世代 / 功率BBU 形態技術要求投資觀察
GB300 NVL72約 5kW 模組、rack-level shelf快速 ride-through、5+1 冗餘Citi 估 content US$15–16k／rack
Rubin更高功率模組較高放電率、系統通訊Citi 估 content US$17–18k／rack
Rubin Ultra／HVDC約 25kW 模組、sidecar／power rack400／800V 絕緣、安全、DC/DC、集中式 BMSCiti 估 content US$33–34k／rack；仍屬 estimate

3211_順達科技（櫃） 2025-07 電話會議表示已開發 400V／800V HVDC，技術可支援 20kW 以上產品，目標 2026–2027 量產。這與本頁「800VDC 系統整體可能延後至 2028+」不必然矛盾：模組完成開發／認證可早於完整資料中心架構大規模部署。

相關技術

  • 技術_CPO（2026-06 同一份報告重設的兩大題材，定位呈鏡像翻轉）

Computex 2026 確認（MS，2026-06-07）：NVIDIA 現場展示 800 VDC Equipment Readiness 路線圖：

  • Q3 2026：Option 1A - Power Rack（660 kW），Deployment Ready
  • Q2 2027：Option 1B - DC Power Center（1.6 MW）
  • Q1 2028：Option 1C - Power Block（4.8 MW+）

MS 渠道確認 800V DC 獨立電源機櫃在 4Q26 出貨進度符合預期。注意：這是「電源機櫃」產品本身，與 Kyber compute tray 需要 800V 輸入是不同時程。

圖（NVIDIA at Computex 2026，MS 拍攝）：800VDC Equipment Readiness 路線圖——3Q26 Power Rack（660 kW）→ 2Q27 DC Power Center（1.6 MW）→ 1Q28 Power Block（4.8 MW+）三階段部署時程。

AI 電源半導體市場規模（JPM，2026-06-24）

來源：報告_JPM_AI電源半導體_20260624（J.P. Morgan，Sandeep Deshpande team，2026-06-24）

年份AI 電源半導體市場備註
2025E~$2.7bn基準
2028E~20bn+）3年 CAGR ~82%

基礎假設：2028 年 AI 資料中心新增容量 ~80GW；65GW 基準情境 × $250/kW 半導體含量。

半導體含量（$/kW）：

材料現今（2026）長期（目標）主要應用段
Silicon（Si）$150/kW$180/kWStage 2 VRM/PoL（主流、成本最低）
Silicon Carbide（SiC）$30/kW$60/kWStage -1/0：SST、SSCB、ESS、AC-DC 前端
Gallium Nitride（GaN）$3/kW$46/kWStage 1：800V→48V/6V 中間匯流排轉換

Infineon 指引：現今半導體含量 ~100-$250/kW；隨垂直供電模組及 WBG 採用，趨向指引上緣以上。

供電四段架構（JPM 定義）

段位名稱轉換主要器件主要廠商
Stage -1電網至設施MV AC → 400-480V ACIGBT、SiC MOSFET（SST/SSCB）Infineon、Wolfspeed、onsemi
Stage 0AC-DC 前端 PSU400V AC → 48V/12V DCSiC MOSFET、GaN HEMTInfineon、Wolfspeed、onsemi、STMicro、Navitas、TI
Stage 1中間匯流排轉換800V DC → 48V/12V/6V DCGaN HEMT（650V）Navitas、Infineon、Onsemi+GF、Innoscience、Vicor、MPS
Stage 2VRM / Point-of-Load48V/12V → sub-1V @ GPUSi MOSFET（<100V） + 多相控制器Infineon、MPS、Renesas、ADI

VRM（Stage 2）補充：VRM 是最大美元池；每 GPU 世代相數持續增加（更多電流 × 更嚴電壓精度）；垂直供電模組 ASP 為 discrete 的 3×+；GaN 已在 VRM 開始滲透。

電源半導體廠商定位（JPM，2026-06-24）

廠商強項在 Nvidia 供電鏈地位
InfineonSi/SiC/GaN 全覆蓋；Stage 1 & 2 最大供應商CoolSiC MOSFET、CoolGaN；Stage 2 多相控制器+智慧功率級
MPS（Monolithic Power）Stage 2 VRM 控制器+整合功率級與 Infineon 並列 Nvidia 主要 VRM 供應商
RenesasStage 2 VRM擴大 Nvidia VRM 份額中
NavitasGaN 專家；Stage 0 & 110kW all-GaN DC-DC（800V→50V）；800V→6V board（96.5% eff.）
Wolfspeed高壓 SiC（SST/SSCB/ESS）10kV+ SiC MOSFET；800V 延後是近期負面催化劑
onsemiStage 0 SiC；與 GF 合作 650V GaNH1 2026 取樣；EliteSiC
STMicroStage 0 SiC PSU多個 AI server PSU design win
TIGaN FET；PFC/LLC 控制器；BMS IC電網側能源儲存 BMS 主要供應商
ADIStage 2 VRM 擴大中—
RohmEcoGaN 650V HEMTAI server PSU Stage 0
InnoscienceGaN 規模製造（中國）Stage 1 供應商

來源

相關頁面

2026-08 電熱整合與 onsite power 更新

  • Sinopac_電力設備（永豐投顧，2026-08-23）將 AI 資料中心瓶頸由 IT 設備延伸至場址供電、散熱與 time-to-power；短期由模組化 onsite power 補電，中長期由 CCGT／大型燃氣輪機承接基載。
  • 研究整理的 800VDC 路線是分階段演進：既有 AC 搭配 800VDC sidecar → 中壓 AC 集中整流 → SST 轉換至 800VDC bus；完整架構仍取決於客戶驗證與機櫃功率密度，屬產業 thesis，信心：中。
  • 燃氣輪機上游瓶頸集中於熱端葉片、高溫鑄件與大型鍛件；此鏈條與 Vertiv 的資料中心電熱整合屬互補而非同一產品環節。

Vertiv 實務觀點（大和，2026-08-10）

圖（Vertiv／大和，2026-08-10）：DC 高壓供電由 rack、pod 演進至 data hall；既有 AC、DC sidecar 與完整 800VDC 可能並存。

  • VRT.US(vertiv) 正與 NVIDIA 及 hyperscaler 協作；放量取決於次世代晶片功耗與機櫃密度。
  • 完整 800VDC 可能拉動中伏 UPS、SST、BESS 與高壓維護服務，提高每 MW content。
  • single-phase direct-to-chip 目前仍是液冷主流；熱通量超過其能力才會迫使 two-phase 加速，浸沒式仍屬小眾。

Claim 類型與信心

以上為管理層技術路線觀點（thesis／guidance，2026-08-10，信心：中），不代表產業已確定單一時程。
